IV. Geräte

Alle mit der Probe und ihren Lösungen/Extrakten in Berührung kommenden Geräte müssen einen Reinheitsgrad aufweisen, der die Bestimmung der PCB-Komponenten im Rahmen der Nachweisgrenze des Verfahrens gestattet. Dies ist durch regelmäßige Blindwertuntersuchungen zu prüfen und gegebenenfalls durch zusätzliche Reinigungsmaßnahmen zu gewährleisten.

IV.1 Übliche Laborgeräte

IV.2 Gefriertrocknungsanlage

IV.3 Kapillargaschromatograph mit Elektroneneinfangdetektor (ECD)

IV.4 Gaschromatographische Trennsäule

Siehe DIN 51 527 Teil 1 ¹, Abschnitt 5,3 (4) und DEV F2 ¹, Abschnitt 7.2.2 (5).

IV.5 Säulen zur flüssigchromatographischen Vorreinigung Glassäulen verschiedener Länge (z.B. 150 bis 250 mm) mit einem Innendurchmesser von 6 mm unten auslaufend zu einer Spitze mit ca. 40 mm Länge und am oberen Ende mit einem Reservoir versehen, z.B. 50 mm Länge mit 20 mm i.D.

Bei den nachfolgend beschriebenen Trennsäulen ist das Elutionsverhalten der PCB auf der Säule mit einem Gemisch der sechs PCB-Komponenten und Decachlorbiphenyl regelmäßig, mindestens jedoch bei jeder neuen Charge des Packungsmaterials zu überprüfen.

IV.5.1 Aluminiumoxid-Trennsäule

Eine Chromatographiesäule nach Abschnitt IV.5 wird mit einem Glaswollpfropfen versehen und mit 2 g in n-Hexan aufgeschlämmten Aluminiumoxid (siehe Abschnitt III.8.1) gefüllt.

IV.5.2 Silbernitrat-Kieselgel-Trennsäule

Eine Glassäule nach Abschnitt IV.5 wird mit einem Glaswollpfropfen versehen, mit einer 5 mm hohen Schicht von wasserfreiem Natriumsulfat, darüber mit 2 g Silbernitrat-Kieselgel-Mischung nach Abschnitt III.8.3 und darüber wiederum mit einer 5 mm hohen Schicht von wasserfreiem Natriumsulfat gefüllt. Die Säule muß vor jeder Reinigung frisch hergestellt werden.

V. Probenvorbereitung

V.1 Extraktion

2 Gramm des gefriergetrockneten und nach DIN 38414 Teil 7 (3) ¹ in einer Analysenmühle zerkleinerten und homogenisierten Klärschlammes werden in eine Extraktionshülse (gegebenenfalls vorgereinigt) auf 1 mg genau eingewogen, mit 500 ng Decachlorbiphenyl als internem Standard versetzt (siehe Abschnitt III. 10.1) und im Soxhlet-Extraktor mit n-Hexan (z.B. 70 ml) extrahiert. Die Dauer der Extraktion wird so bemessen, daß etwa 80-100 Extraktionszyklen erfolgen. Der Extrakt wird, falls nötig, filtriert, durch schonende Destillation gegebenenfalls nach Zugabe von wenig n-Dodecan (z.B. 100 µl einer Lösung von 20 µg/µl n-Dodecan in n-Hexan) auf etwa 5 ml eingeengt, quantitativ in einen 10 ml Meßkolben übergeführt und mit n-Hexan aufgefüllt.

V.2 Reinigung des Extraktes

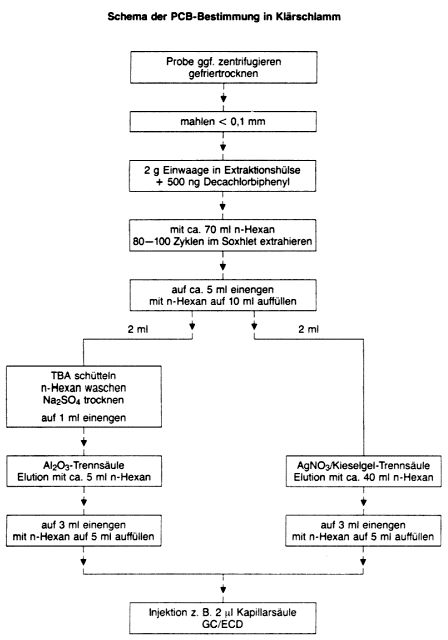

Zur Abtrennung der PCB von störenden Begleitstoffen sind hier zwei gleichwertige Vorgehensweisen betrieben (siehe Schema in Abbildung 1).

1. Eine zweistufige Vorgehensweise, die die Entfernung von Schwefel und schwefelhaltigen Verbindungen mit TBa und eine Säulenchromatographie mit Aluminiumoxid umfaßt.
2. Eine einstufige Reinigung mit einer Silbernitrat-Kieselgel-Trennsäule.

Beide Vorgehensweisen sind in der Regel bei wenig belasteten Proben ausreichend.

V.2.1 Reinigung mit TBa und Aluminiumoxid

V.2.1.1 Entfernung von Schwefel und schwefelhaltigen Verbindungen (22)

2 ml des Extraktes nach Abschnitt V. 1 oder gegebenenfalls ein anderes geeignetes Aliquot werden mit 1 ml Isopropanol und 1 ml TBA-Sulfit Reagenz versetzt und mindestens zwei Minuten kräftig geschüttelt. Sollte sich danach kein kristalliner Niederschlag gebildet haben, werden so oft jeweils 100 mg Natriumsulfit zugesetzt und geschüttelt, bis ein kristalliner Niederschlag verbleibt. Nach Zugabe von 5 ml Wasser wird nochmals zwei Minuten geschüttelt. Die Hexanphase wird abgetrennt und die wäßrige Phase zweimal mit wenig n-Hexan nachextrahiert. Die vereinigten organischen Phasen werden mit Natriumsulfat getrocknet und abfiltriert. Das Natriumsulfat wird zweimal mit wenig n-Hexan gewaschen, und die gesamte n-Hexanphase wird schonend mit Stickstoff auf 1 ml eingeengt.

V.2.1.2 Aluminiumoxid-Trennsäule

Die auf 1 ml eingeengte n-Hexanphase nach Abschnitt V.2.1.1 wird quantitativ mit einer Pipette auf die mit n-Hexan vorgewaschene Aluminiumoxid-Trennsäule nach Abschnitt IV.5.1 aufgegeben. Das Rückstandsgefäß wird mit 0,5 ml n-Hexan nachgewaschen. Das Hexan wird mit der Pipette auf die Oberfläche der Packung aufgegeben, wenn der Meniskus der Lösung gerade einsickert. Dieser Spülvorgang wird noch zweimal wiederholt. Dann wird die Säule wie oben beschrieben portionsweise mit 5 ml n-Hexan bzw. einem Volumen, das nach Abschnitt IV.5 ermittelt wurde, eluiert. Das Eluat wird bei Raumtemperatur im Stickstoffstrom schonend auf circa 3 ml eingeengt und zur GG-Analyse im Meßkolben mit n-Hexan auf 5 ml aufgefüllt.

V.2.2 Reinigung mit Silbernitrat/Kieselgel

2 ml des Extraktes nach Abschnitt V. 1 oder gegebenenfalls ein anderes geeignetes Aliquot werden auf die mit n-Hexan vorgewaschene Silbernitrat/Kieselgelsäule nach Abschnitt IV.5.2 aufgegeben.

Wenn der Meniskus des Extraktes gerade in die Oberfläche der Packung einsickert, werden 40 ml n-Hexan oder ein anderes zur vollständigen Elution der PCB ausreichendes Volumen portionsweise auf die Säule gegeben. Das gesamte Eluat wird schonend auf etwa 3 ml eingeengt und zur GG-Analyse im Meßkolben mit n-Hexan auf 5 ml aufgefüllt.

VI. Gaschromatographische Bestimmung

Die Identifizierung und Quantifizierung der sechs PCB-Kongenere im gereinigten Extrakt erfolgt mit Kapillargaschromatographie und Elektroneneinfangdetektor. Die Trennleistung des GG-Systems muß so optimiert werden, daß eine ausreichende Auflösung der Komponenten PCB 28 und PCB 31 erreicht wird. Zur Optimierung der GG-Arbeitsbedingungen siehe DIN 51 527 Teil 1 ¹, Abschnitte 9.3 und 10 (4), DEV F2 ¹, Abschnitte 7 od 10,4 (5), Beck und Mathar (8) sowie VDLUFa (10).

Es wird empfohlen, die Identifizierung der PCB-Komponenten mit zwei Kapillartrennsäulen unterschiedlicher Polarität abzusichern. Weiterhin ist sicherzustellen, daß keine Interferenzen zwischen der PCB-Komponenten 101 und o,p'-DDE beziehungsweise α -Endosulfan sowie zwischen PCB 138 und p,p'-DDT auftreten.

Enthält die Klärschlammprobe neben PCB auch Tetrachlordiphenylmethane (wie z.B. Ugilec 141), so befindet sich ein großer Teil der entsprechenden Isomere ebenfalls im Eluat der Trennsäule(n) und kann die Identifizierung beziehungsweise die Quantifizierung der PCB-Komponente 153 stören. Zur einwandfreien Quantifizierung dieser Komponente sollte daher in diesem Fall ein massenspektrometrischer Detektor eingesetzt werden (siehe z.B. 11, 15, 16, 17, 19).

VII. Kalibrierung

Das gaschromatographische Trennsystem wird im linearen Meßbereich des ECD kalibriert. Dabei werden zweckmäßigerweise Multikomponentenlösungen als Arbeitsstandards eingesetzt (siehe Abschnitt III.10.1).

Die linearen Kalibrierfunktionen der einzelnen PCB-Komponenten werden in Anlehnung an DIN 38402 Teil 51 ¹ (1) durch mindestens fünf äquidistant über den Arbeitsbereich verteilte Kalibrierkonzentrationen folgendermaßen ermittelt:

Die mit internem Standard dotierten Arbeitsstandards werden in aufsteigenden Konzentrationen in den Gaschromatographen unter den gleichen Bedingungen wie bei der Probenmessung injiziert. Die j erhaltenen Meßwerte y_iej werden ins Verhältnis zu den Meßwerten des internen Standards y_iej gesetzt. Ebenso die den Meßwerten zugrundeliegenden Massenkonzentrationen β_iej und β_lej. Aus diesen Verhältnissen werden durch lineare Regressionen die Kalibrierfunktionen (1) berechnet:

Y_ie/Y_le = m_il × β_ie/β_le + b_il

Hierin bedeuten:

Diese Kalibrierfunktionen gelten nur für den damit abgedeckten Konzentrationsbereich. Sie sind außerdem vom Betriebszustand des Gaschromatographen abhängig (siehe VDLUFa (9)) und müssen regelmäßig überprüft werden. Für den Routinebetrieb ist täglich mindestens eine Justierung der Kalibrierfunktion in Form einer Zweipunktkalibrierung durchzuführen.

VIII. Auswertung

VIII.1 Identifizierung

Die PCB-Kongeneren in der Probe werden identifiziert, indem die Retentionszeiten der jeweiligen Peaks in den Proben-Gaschromatogrammen mit den unter denselben Bedingungen gemessenen Bezugslösungen oder mit jenen eines Gaschromatogrammes des mit den gesuchten Substanzen aufgestockten Probeextraktes verglichen werden (siehe DEV F2, Abschnitt 11.1 (5)). Dabei sollten möglichst auf zwei Kapillarsäulen unterschiedlicher Polarität bei den erwarteten substanzspezifischen Retentionszeiten jeweils übereinstimmende Peaks auftreten.

Ist eine sichere Identifizierung einzelner PCB mit zwei Kapillarsäulen nicht möglich, z.B. bei stark belasteten Proben oder Störung durch Tetrachlordiphenylmethane, dann ist gegebenenfalls ein anderes Nachweisverfahren heranzuziehen, z.B. die Massenspektrometrie in Form der GC/MS-Kopplung.

VIII.2 Quantifizierung

Die identifizierten PCB-Kongenere werden mit dem Verfahren des internen Standards quantifiziert. Die Massenkonzentration β_i, des PCB i in mg/kg in der Klärschlammprobe wird nach folgender Gleichung (2) berechnet:

β_i = (Y_i/Y_l - b_il) / m_il × M_l/E (2)

Hierin bedeuten:

IX. Qualitätssicherung und Qualitätskontrolle

Die Verläßlichkeit der Ergebnisse dieser Methode ist durch geeignete Maßnahmen der Qualitätssicherung und Qualitätskontrolle abzusichern. Einzelne der erforderlichen Maß nahmen werden unter anderem beschrieben bei (12, 9, 10, 15, 20)

Für die Durchführung der Qualitätskontrolle in Anlehnung an die oben genannten Referenzen ist unter anderem besonders Wert darauf zu legen, daß:

1. pro Analysenserie mindestens ein Methodenblindwert zu messen ist,
2. hohe (> 80 %) und reproduzierbare Wiederfindungsraten der PCB-Kongeneren einschließlich des internen Standards erzielt werden,
3. die Leistungsfähigkeit des Meßsystems (GC/ECD) durch regelmäßige Messungen von Kontrollstandards kontrolliert und kalibriert wird (z.B. durch Führung von Kontrollkarten),
4. sämtliche Qualitätskontrollmaßnahmen in nachprüfbarer Form dokumentiert und längere Zeit archiviert werden.

X. Blindwerte

Zur Kontrolle des Untersuchungsverfahrens ist pro Analysenserie mindestens ein Methodenblindwert zu messen. Dazu wird das gesamte Verfahren ohne Probe durchgeführt.

Bei einem signifikanten Blindwert sind die Informationswerte von Kalibrierung und Probenmessung zu korrigieren, wenn der Blindwert durch Optimierung der GC-Trennung oder Reinigung der Chemikalien und Geräte nicht weiter verringert werden kann.

XI. Angabe der Ergebnisse

Die Ergebnisse werden als arithmetischer Mittelwert aus zwei separaten Bestimmungen (Extraktionen) gebildet. Dabei werden die Massenkonzentrationen β_ij der sechs PCB-Kongenere einzeln in mg/kg Klärschlammprobe, gerundet auf 0,01 mg/kg angegeben.

XII. Analysenbericht

Der Bericht soll sich auf dieses Verfahren beziehen und folgende Einzelheiten enthalten:

1. Identität der Klärschlammprobe,
2. Angaben zur Probenvorbehandlung, -lagerung und -aufbereitung,
3. vollständige Angabe des Vorgehens (Aliquotierung, Verdünnung, GC-Bedingungen),
4. Vorgehensweise bei der Identifizierung und Quantifizierung der einzelnen PCB,
5. Angabe der Ergebnisse nach Abschnitt XI,
6. jede Abweichung vom oben genannten Untersuchungsverfahren und Angabe aller Umstände, die gegebenenfalls das Untersuchungsergebnis beeinflußt haben.

1.3.3.2 Bestimmung der polychlorierten Dibenzodioxine und polychlorierten Dibenzofurane

I. Grundsätze

Das folgende Bestimmungsverfahren ist für die aus Vorsorgegründen nach § 3 Abs. 6 vorgeschriebene Ermittlung ausgewählter PCDD- und PCDF-Kongenere in Klärschlamm anzuwenden.

Es stellt ein Untersuchungskonzept dar und ist derart zusammengestellt, daß es die notwendigen und möglichen Elemente einer Analysenmethode zusammenfaßt, bei deren Beachtung und Anwendung in spurenanalytisch erfahrenen Laboratorien und regelmäßiger Durchführung der Maßnahmen zur Qualitätssicherung und -kontrolle für die Durchführung der AbfKlärV ausreichend sichere Ergebnisse erhalten werden.

II. Kurzbeschreibung

Die gefriergetrocknete Klärschlammprobe wird mit¹³C-markierten PCDD- und PCDF-Standards versetzt und mit Toluol extrahiert. Die zugesetzten Standards und die in der Probe gegebenenfalls enthaltenen PCDD/PCDF-Kongenere werden von störenden Begleitstoffen weitgehend befreit, durch Kapillargaschromatographie aufgetrennt und anschließend massenspektrometrisch nach der MID (Multiple ion detection)-Technik bestimmt, wobei der Quantifizierungsschritt nach der Isotopenverdünnungsmethode erfolgt.

III. Geräte und Chemikalien

Alle mit der Probe und ihren Lösungen/Extrakten in Berührung kommenden Geräte müssen im Rahmen der Nachweisgrenze des Verfahrens frei von PCDD und PCDF sein. Alle Chemikalien müssen einen Reinheitsgrad aufweisen, der die massenspektrometrische Bestimmung von PCDD und PCDF im Rahmen der Nachweisgrenze des Verfahrens gestattet.

Dies ist durch regelmäßige Blindwertuntersuchungen zu prüfen und zu gewährleisten.

III.1 Übliche Laborgeräte

III.2 Gaschromatograph für Kapillarchromatographie

III.3 Massenspektrometer mit Auswerteeinheit

III.4 Gaschromatographische Trennsäulen

• polare Säule, z.B. SP 2331 oder SP 2330, 60 m
• unpolare Säule, z.B. DB-5, 25 m

III.5 Trennsäulen/Packungsmaterialien für mehrstufige Säulenchromatographie

III.6 Kalibrierungssubstanzen

Für die nach der Isotopenverdünnungsmethode durchzuführende Quantifizierung wird eine Lösung von¹³C-markierten PCDD- und PCDF-Standards verwendet, die pro Homologengruppe jeweils ein PCDD- beziehungsweise PCDF-Isomer enthält.

IV. Probenvorbereitung (Extraktion und Anreicherung)

Die mehrstufige Probenvorbereitung kann bei den qualifizierten und erfahrenen Untersuchungsstellen in den einzelnen Stufen durchaus verschieden sein. Dies ist zulässig, da mit der die Untersuchung begleitenden Qualitätssicherung und -kontrolle die Vergleichbarkeit der bei den unterschiedlichen Untersuchungsstellen gewonnenen Ergebnisse gesichert ist. Im folgenden ist ein Beispiel für eine erprobte und in vielen Untersuchungslabors angewandte Vorgehensweise (24) niedergelegt ²:

50 g (in Einzelfällen auch weniger) der gefriergetrockneten und gemahlenen Probe werden mit folgenden¹³C-markierten PCDD und PCDF versetzt: je 5 ng 2,3,7,8-TetraCDD, 2,3,7,8-TetraCDF, 1,2,3,7,8-PentaCDD, 1,2,3,7,8-PentaCDF, 1,2,3,6,7,8-HexaCDD und 1,2,3,4,7,8-HexaCDF sowie je 10 ng l,2,3,4,6,7,8-HeptaCDD, l,2,3,4,6,7,8-HeptaCDF, OctaCDD und OctaCDF.

Die Probe wird anschließend in einer Soxhlet-Apparatur 20 h mit Toluol extrahiert. Der Toluolextrakt wird auf circa 25 ml eingeengt. In einigen Fällen kann der Extrakt nur auf etwa 40 ml eingeengt werden, da dann bereits eine gallertartige Masse vorliegt.

Der Extrakt wird anschließend mit Benzol auf 100 ml verdünnt. In den Fällen, in denen der Extrakt nur auf etwa 40 ml eingeengt werden kann, wird mit Benzol auf 200 ml aufgefüllt. Die im folgenden in Klammern angegebenen Werte beziehen sich auf die Proben, die in 200 ml Benzol aufgenommen worden sind. In eine Chromatographiesäule (60 x 4 cm) werden 50 g (bzw. 75 g) Aluminiumoxid eingefüllt und mit 50 g Natriumsulfat überschichtet. Der Extrakt wird auf die Säule aufgetragen und mit 300 ml (beziehungsweise 400 ml) Benzol und 300 ml (beziehungsweise 500 ml) n-Hexan/Dichlormethan (98:2) eluiert. Die Eluate werden verworfen. Anschließend wird mit 300 ml n-Hexan/Dichlormethan (1:1) die PCDD/PCDF-Fraktion eluiert. Nach einem Lösungsmittelwechsel in n-Hexan werden die Proben an einer "gemischten" Säule aus Kieselgel (2 g), Kieselgel/NaOH (5 g), Kieselgel (2 g), Kieselgel/H₂SO₄ (10 g), Kieselgel (2 g) und Kieselgel/AgNO₃ (5 g) chromatographiert. Eluiert wird mit 300 ml n-Hexan. Das Eluat wird auf circa 5 ml eingeengt und anschließend an einer Säule (30 x 2,5 cm), gefüllt mit BioBeads S-X3, mit Cyclohexan/Ethylacetat (1:1) als Elutionsmittel chromatographiert. Die Fraktion von 100-160 ml enthält die PCDD/PCDF. Sie wird auf wenige Milliliter eingeengt, in ein 3 ml Probengläschen überführt, das Lösungsmittel im Stickstoffstrom abgeblasen und der "Rückstand" mit circa 50 µl Toluol aufgenommen. Nachdem die Wandung des Probegläschens mit dem Lösungsmittel sorgfältig gespült wurde, werden 5 ng¹³C₆-l,2,3,4-TetraCDD zugesetzt und das Volumen der Probenlösung auf circa 20 µl reduziert.

V. Gaschromatographisch/massenspektrometrische Analyse (GG/MS)

Die Identifizierung und Quantifizierung der 17 für die TCDD-Toxizitätsquivalentberechnung heranzuziehenden PCDD/PCDF-Kongenere erfolgt mit Kapillargaschromatographie und massenspektrometrischer Detektion. Bei der Durchführung dieses Schrittes ist die VDI-Richtlinie 3499 (23) anzuwenden.

VI. Qualitätssicherung und Qualitätskontrolle

In Ergänzung beziehungsweise Abänderung der Ausführungen unter 1.3.3.1/IX. dieses Anhanges gelten die folgenden Festlegungen:

1. Höhe und Reproduzierbarkeit der Wiederfindungsraten (WFR) der¹³C-markierten PCDD/PCDF-Standards für die gewählten Abtrennschritte sind regelmäßig zu kontrollieren, für OCDD/OCDF müssen die WFR bei > 40 %, für alle übrigen Kongeneren bei > 70% liegen.
2. Die Leistungsfähigkeit des Meßsystems (GG/MS) ist durch regelmäßige Messungen zu kontrollieren und zu kalibrieren (z.B. Führung von Kontrollkarten).

VII. Angaben der Ergebnisse

Die Ergebnisse werden als arithmetischer Mittelwert aus zwei separaten Bestimmungen (Extraktionen) gebildet. Dabei werden die Massenkonzentrationen der 17 für die TCDD-Toxizitätsäquivalentberechnung heranzuziehenden PCDD / PCDF-Kongeneren einzeln in ng/kg Klärschlamm-Trockenmasse, gerundet auf 1 ng/kg angegeben. Zur Berechnung der Summe der 2,3,7,8-TCDD-Toxizitätsäquivalente (TE) werden die jeweiligen Massenkonzentrationen mit den nachstehenden Faktoren multipiziert und die Produkte addiert.

Dieser so gewonnene Wert ist zur Kontrolle des nach § 4 Abs. 10 dieser Verordnung zu überprüfenden Wertes heranzuziehen.
