Regelwerk

LüAR - Richtlinie über brandschutztechnische Anforderungen an Lüftungsanlagen in Gebäuden
- Sachsen-Anhalt -

Vom 21. Mai 2002
(MBl. Nr. 49 vom 18.10.2002 S. 933; 31.12.2007aufgehoben )



Siehe Fn. *

Anlage 2 zu Nr. 42.2. VV BauO LSA

1. Geltungsbereich

Diese Richtlinie gilt für den Brandschutz von Lüftungsanlagen einschließlich raumlufttechnischer Anlagen und Warmluftheizungen.

Sie gilt nicht für Lüftungsanlagen in frei stehenden Wohngebäuden mit nicht mehr als einer Wohnung, deren Aufenthaltsräume in nicht mehr als zwei Geschossen liegen, sowie nicht für Lüftungsanlagen innerhalb einer Wohnung. Sie gilt auch nicht für mit Luft arbeitende Transportanlagen (z.B. Anlagen zur Späneabsaugung, Rohrpostanlagen).

2. Begriffe

Lüftungsanlagen bestehen aus Lüftungsleitungen und allen zur Funktion der Lüftungsanlage erforderlichen Bauteilen und Einrichtungen.

Lüftungsleitungen bestehen aus allen von Luft durchströmten Bauteilen wie Lüftungsrohren, -formstücken, -schächten und -kanälen, Schalldämpfern, Ventilatoren, Luftaufbereitungseinrichtungen, Absperrvorrichtungen gegen die Übertragung von Feuer und Rauch (Brandschutzklappen) und Absperrvorrichtungen gegen Rauchübertragung (Rauchschutzklappen) sowie aus ihren Verbindungen, Befestigungen, Dämmschichten, brandschutztechnischen Ummantelungen, Dampfsperren, Folien, Beschichtungen und Verkleidungen.

3. Brandverhalten von Baustoffen

3.1. Grundlegende Anforderungen und Verwendbarkeitsnachweise

Nach § 42 Abs. 3 BauO LSa müssen Lüftungsleitungen sowie deren Verkleidungen und Dämmstoffe aus nichtbrennbaren Baustoffen (Baustoffklassen A1 oder A2 gemäß DIN 4102-1:1998-05) bestehen. Brennbare Baustoffe sind zulässig, wenn Bedenken wegen des Brandschutzes nicht bestehen.

Das Brandverhalten von klassifizierten Baustoffen ist in DIN 4102-4:1994-03 katalogartig zusammengestellt. Für Baustoffe, die in dieser Norm nicht aufgeführt sind, muss die Nichtbrennbarkeit, die Normalentflammbarkeit oder die Schwerentflammbarkeit durch ein allgemeines bauaufsichtliches Prüfzeugnis einer hierfür anerkannten Prüfstelle (siehe Bauregelliste A) oder durch eine allgemeine bauaufsichtliche Zulassung des Deutschen Instituts für Bautechnik nachgewiesen sein. Sonst ist eine Zustimmung im Einzelfall durch die oberste Bauaufsichtsbehörde erforderlich.

Bei der Kombination von Baustoffen ist auf die Verbundwirkung gemäß den Hinweisen in den Verwendbarkeitsnachweisen zu achten.

3.2. Verwendung brennbarer Baustoffe

3.2.1. Lüftungsleitungen

Die Verwendung schwerentflammbarer Baustoffe (Baustoffklasse B1 gemäß DIN 4102-1:1998-05) ist zulässig für Lüftungsleitungen

  1. die nicht durch Decken und Wände hindurchgeführt werden, für die mindestens eine feuerhemmende Bauart verlangt ist,
  2. mit Brandschutzklappen am Durchtritt durch Decken und Wände, für die mindestens eine feuerhemmende Bauart verlangt ist; die Absperrvorrichtungen müssen mindestens eine Feuerwiderstandsdauer von 30 min haben; die höheren Anforderungen an die Feuerwiderstandsdauer aufgrund der Nrn. 4. bis 6. bleiben unberührt oder
  3. mit einer nachgewiesenen Feuerwiderstandsdauer von mindestens 30 min (schwerentflammbare Baustoffe jedoch nur für die innere Schale) sowie für Lüftungsleitungen, die in einem Schacht mit nachgewiesener Feuerwiderstandsdauer von mindestens 30 min verlegt sind; die höheren Anforderungen an die Feuerwiderstandsdauer aufgrund der Nrn. 4. bis 6. bleiben unberührt.

Abweichend von Abs. 1 Buchst. a und b sind brennbare Baustoffe nicht zulässig für Lüftungsleitungen

  1. in notwendigen Treppenräumen, in Räumen zwischen den notwendigen Treppenräumen und den Ausgängen ins Freie, in notwendigen Fluren, es sei denn, diese Leitungen haben mindestens eine Feuerwiderstandsdauer von 30 min oder
  2. über Unterdecken, die tragende Bauteile brandschutztechnisch schützen müssen.

Abweichend von Abs. 1 Buchst. a bis c sind brennbare Baustoffe nicht zulässig für Lüftungsleitungen

  1. in denen Luft mit Temperaturen von mehr als 85 °C gefördert wird oder
  2. in denen sich im besonderen Maße brennbare Stoffe ablagern können (z.B. Abluftleitungen für gewerbliche Küchen).

3.2.2. Dichtmittel in Lüftungsleitungen

Die Verwendung geringer Mengen brennbarer Baustoffe (Baustoffklassen B1 oder B2 gemäß DIN 4102-1:1998-05) zur Abdichtung der Verbindungen in Bauteilen für Lüftungsleitungen und zu ihren Befestigungen ist zulässig.

3.2.3. Beschichtungen und Verkleidungen sowie Dämmschichten

Für Dämmschichten, Verkleidungen, Dampfsperren, Folien und Beschichtungen für Lüftungsleitungen gilt Nr. 3.2.1. sinngemäß. Anstelle schwerentflammbarer Baustoffe dürfen für Dampfsperren, Folien und Beschichtungen mit einer Dicke von nicht mehr als 0,5 mm Baustoffe verwendet werden, die im eingebauten Zustand normalentflammbar (Baustoffklasse B2 gemäß DIN 4102-1:1998-05) sind. Aus brennbaren Baustoffen bestehende Dampfsperren, Folien und Beschichtungen mit einer Dicke von nicht mehr als 0,5 mm dürfen durch Decken oder Wände, für die eine feuerhemmende oder feuerbeständige Bauart vorgeschrieben ist, hindurchgeführt werden.

3.2.4. Lokal begrenzte und kleine Bauteile von Lüftungsanlagen

Für lokal begrenzte Bauteile, wie in Einrichtungen zur Förderung und Aufbereitung der Luft und zur Regelung der Lüftungsanlage sowie für kleine Teile, wie Bedienungsgriffe, Dichtungen, Lager, Messeinrichtungen dürfen brennbare Baustoffe (Baustoffklassen B1 oder B2 gemäß DIN 4102-1:1998-05) verwendet werden. Dies gilt auch für elektrische und pneumatische Leitungen, soweit sie außerhalb von Lüftungsleitungen liegen und den zur Lüftungsanlage gehörenden Einrichtungen in Lüftungsleitungen von außen auf kürzestem Wege zugeführt sind. Ein- und Auslässe von Lüftungsleitungen dürfen aus brennbaren Baustoffen (Baustoffklassen B1 oder B2 gemäß DIN 4102-1:1998-05) bestehen.

3.2.5 Abluftleitungen von Dunstabzugshauben in Wohnungsküchen

Die Verwendung von Abluftleitungen aus brennbaren Baustoffen (Baustoffklassen B1 oder B2 gemäß DIN 4102-1:1998-05) innerhalb von Wohnungsküchen ist zulässig. Abluftleitungen außerhalb der Wohnungsküchen einschließlich der Innenwand- oder Deckendurchführungen müssen aus nichtbrennbaren Baustoffen (Baustoffklassen A1 oder A2 gemäß DIN 4102-1:1998-05) bestehen.

3.2.6. Übrige Bauteile und Einrichtungen von Lüftungsanlagen

Für die übrigen Bauteile und Einrichtungen dürfen brennbare Baustoffe nur nach Maßgabe der Anforderungen der nachfolgenden Nrn. 5.2.3., 6.2. und 6.4.4. und den entsprechenden Bildern der Nr. 11. verwendet werden.

4. Anforderungen an Bauteile von Lüftungsanlagen

4.1. Grundlegende Anforderungen

Die grundlegenden Anforderungen der BauO LSa gelten als erfüllt, wenn die Lüftungsanlagen entsprechend den schematischen Darstellungen der Bilder 1 bis 6 in Nr. 11. ausgebildet werden und die Anforderungen der folgenden Nrn. 4.2. bis 8. nach Maßgabe der Bildunterschriften eingehalten sind.

4.2. Feuerwiderstandsdauer

Die Übertragung von Feuer und Rauch entsprechend Nr. 4.1. muss mit einer Feuerwiderstandsdauer in Minuten entsprechend Tabelle 1 ausgeschlossen sein.

Tabelle 1 Erforderliche Feuerwiderstandsdauer in Minuten von Lüftungsleitungen und Brandschutzklappen bei der Durchführung durch Bauteile, an die Anforderungen hinsichtlich der Feuerwiderstandsdauer und des Raumabschlusses gestellt werden


Gebäude Bauteile
Decken F 30 F 90
Decken ausgenommen Kellerdecken
und Decken in obersten Geschossen von Dachräumen
Kellerdecken z.B. Flurwände und Trennwände z.B. Brandwände, Treppenraum-
wände, Trennwände
geringer Höhe Wohngebäude mit nicht mehr als zwei Wohnungen 301 30 1

30



90

übrige Gebäude 301,2 902
nicht geringer Höhe 90 90 30 90
1) 90 min bei Decken zwischen dem landwirtschaftlichen Betriebsteil und dem Wohnteil eines Gebäudes
2) keine Anforderungen für frei stehende Gebäude ähnlicher Größe wie bei Wohngebäuden nach Nr. 1. Satz 2 sowie für frei stehende landwirtschaftliche Betriebsgebäude

Besondere Anforderungen oder Erleichterungen für Lüftungsanlagen in Sonderbauten bleiben unberührt.

4.3. Verwendbarkeitsnachweis für feuerwiderstandsfähige Lüftungsleitungen

Lüftungsleitungen der Feuerwiderstandsklassen L30 und L90 einschließlich ihrer Verbindungs- und Befestigungsmittel sind in DIN 4102-4:1994-03 angegeben. Für Lüftungsleitungen aus Stahlblech wird auf Abschnitt 8.5.7.4 dieser Norm verwiesen.

Für Lüftungsleitungen einschließlich ihrer Verbindungs- und Befestigungsmittel, die nicht DIN 4102-4:1994-03 entsprechen, müssen die Feuerwiderstandsklassen durch ein allgemeines bauaufsichtliches Prüfzeugnis einer hierfür anerkannten Prüfstelle nachgewiesen sein. Sonst ist eine Zustimmung im Einzelfall durch die oberste Bauaufsichtsbehörde erforderlich.

4.4. Verwendbarkeitsnachweis für Brandschutzklappen und Rauchschutzklappen

Die Feuerwiderstandsklassen K30 und K90 von Brandschutzklappen sowie die Verwendbarkeit von Rauchschutzklappen müssen durch allgemeine bauaufsichtliche Zulassungen des Deutschen Instituts für Bautechnik in Berlin nachgewiesen sein. Sonst ist eine Zustimmung im Einzelfall durch die oberste Bauaufsichtsbehörde erforderlich. In den Zulassungen für Brandschutzklappen kann die Verwendbarkeit durch Zusatzangaben (z.B. "-18017" für die Verwendung von Brandschutzklappen in Entlüftungsanlagen gemäß DIN 18017-3:1990-08 oder "-U" für die Verwendung in Unterdecken) zu den vorgenannten Feuerwiderstandsklassen und/oder durch die Verwendungsbestimmungen eingeschränkt sein.

5. Anforderungen an die Installation von Lüftungsleitungen

5.1. Auswahl und Anordnung der Bauteile

5.1.1. Lüftungsleitungen mit erhöhter Brand-, Explosions- oder Verschmutzungsgefahr

Lüftungsleitungen, in denen sich in besonderem Maße brennbare Stoffe ablagern können (z.B. Abluftleitungen von Dunstabzugshauben in Wohnungsküchen) oder die der Lüftung von Räumen mit erhöhter Brand- oder Explosionsgefahr dienen, dürfen untereinander und mit anderen Lüftungsleitungen nicht verbunden sein, es sei denn, die Übertragung von Feuer und Rauch ist durch geeignete Brandschutzklappen verhindert.

Abluftleitungen aus Stahlblech von Dunstabzugshauben in Wohnungsküchen dürfen gemeinsam in einem Schacht der Feuerwiderstandsklasse F30/90 (Feuerwiderstandsdauer gemäß Nr. 4.2.) verlegt sein; die Schächte dürfen keine anderen Leitungen enthalten.

5.1.2. Mündungen von Außenluft- und Fortluftleitungen

Außenluftansaug- und Fortluftöffnungen (Mündungen) von Lüftungsleitungen müssen so angeordnet oder ausgebildet sein, dass durch sie Feuer oder Rauch nicht in andere Geschosse, Brandabschnitte oder Treppenräume übertragen werden können.

Dies gilt durch Einhaltung einer der folgenden Anforderungen als erfüllt:

  1. Außenluftansaugöffnungen müssen von Fortluftöffnungen mindestens 2,50 m entfernt sein. Mündungen müssen von Fenstern, anderen Außenwandöffnungen und von Außenwänden mit brennbaren Baustoffen und entsprechenden Verkleidungen mindestens 2,50 m entfernt sein; dies gilt nicht für die Holzlattung hinterlüfteter Fassaden. Ein Abstand zu Fenstern und anderen ähnlichen Öffnungen in Wänden ist nicht erforderlich, wenn diese Öffnungen gegenüber der Mündung durch 1,50 m auskragende, feuerbeständige und öffnungslose Platten aus nichtbrennbaren Baustoffen geschützt sind. Die Mündungen von Lüftungsleitungen über Dach müssen Bauteile aus brennbaren Baustoffen mindestens 1 m überragen oder von diesen, waagerecht gemessen, 1,50 m entfernt sein. Diese Abstände sind nicht erforderlich, wenn diese Baustoffe von den Außenflächen der Lüftungsleitungen bis zu einem Abstand von mindestens 1,50 m gegen Brandgefahr geschützt sind (z.B. durch eine mindestens 5 cm dicke Bekiesung oder durch mindestens 3 cm dicke, fugendicht verlegte Betonplatten).
  2. Die Mündungen von Lüftungsleitungen sind durch Brandschutzklappen gesichert.

5.1.3. Zuluftanlagen

Über Zuluftanlagen darf kein Rauch in das Gebäude übertragen werden. Hierzu sind die Außenluftansaugöffnungen so anzuordnen, dass Rauch nicht angesaugt werden kann (z.B. an einer Fassade aus nichtbrennbaren Baustoffen mit genügendem Abstand zu Öffnungen - siehe Nr. 5.1.2. Buchst. a. Wenn dies nicht möglich ist, muss die Übertragung von Rauch über die Außenluft durch Brandschutzklappen mit Rauchauslöseeinrichtungen oder durch Rauchschutzklappen verhindert sein.

Bei Lüftungsanlagen mit Umluft muss die Zuluft gegen Eintritt von Rauch aus der Abluft durch Brandschutzklappen mit Rauchauslöseeinrichtungen oder durch Rauchschutzklappen geschützt sein. Die Rauchauslöseeinrichtungen hierzu können in der Umluftleitung oder in der Abluftleitung angeordnet sein. Sie können jedoch auch in der Zuluftleitung nach Zusammenführung von Außenluft und Umluft angeordnet sein, wenn hierdurch gleichzeitig die Außenluftansaugung gegen Raucheintritt gesichert werden soll. Die Anordnung der Rauchauslöseeinrichtungen darf deren Wirksamkeit durch Verdünnungseffekte nicht beeinträchtigen. Bei Ansprechen der Rauchauslöseeinrichtungen müssen die Zuluftventilatoren abgeschaltet werden.

5.1.4. Lüftungsleitungen und andere Installationen

Im luftführenden Querschnitt von Lüftungsleitungen dürfen nur Einrichtungen von Lüftungsanlagen und zugehörigen Leitungen vorhanden sein. Diese Leitungen dürfen keine brennbaren oder toxischen Stoffe wie z.B. Brennstoffe, organische Wärmeträger oder Flüssigkeiten für hydraulische Systeme und keine Stoffe mit Temperaturen von mehr als 110 °C führen; zulässig sind jedoch Leitungen, die Lufterhitzern von außen Wärmeträger mit höheren Temperaturen auf dem kürzesten Wege zuführen.

In Schächten und Kanälen der Feuerwiderstandsklasse L 30/90 gemäß DIN 4102-4:1994-03, Abschnitte 8.5.1 bis 8.5.6 dürfen neben den Lüftungsleitungen auch Leitungen für Wasser, Abwasser und Wasserdampf bis 110 °C sowie für Druckluft verlegt werden, wenn sie einschließlich eventuell vorhandener Dämmschichten aus nichtbrennbaren Baustoffen (Baustoffklassen A1 oder A2 gemäß DIN 4102-1:1998-05) bestehen und die Anforderungen nach Nr. 11.1. Bild 1.2 erfüllt sind. Die Notwendigkeit brandschutztechnischer Maßnahmen für diese anderen Installationen bleibt unberührt.

Darüber hinaus sind in Schächten und Kanälen, deren Wände der Feuerwiderstandsklasse F30/90 (Feuerwiderstandsdauer gemäß Nr. 4.2.) entsprechen . und deren Öffnungen in diesen Wänden dichte Verschlüsse (z.B. mit umlaufendem Anschlag) mit derselben Feuerwiderstandsdauer wie die Wände haben, neben den Lüftungsleitungen auch andere (z.B. brennbare) Installationen zulässig, wenn alle ein- und ausführenden Lüftungsleitungen an den Durchtrittsstellen (auch zur Lüftungszentrale) durch Brandschutzklappen K30/90 (Feuerwiderstandsdauer gemäß Nr. 4.2.), (ohne Zusatzkennzeichnung für eine einschränkende Verwendung) gesichert sind (siehe Nr. 11.1. Bild 1.2).

5.2. Verlegung von Lüftungsleitungen

5.2.1. Alle Leitungsabschnitte

5.2.1.1. Begrenzung von Kräften

Lüftungsleitungen sind so zu führen oder herzustellen, dass sie infolge ihrer Erwärmung durch Brandeinwirkung keine erheblichen Kräfte auf tragende oder notwendig feuerwiderstandsfähige Wände und Stützen ausüben können.

Dies ist erfüllt, wenn ausreichende Dehnungsmöglichkeiten, bei Lüftungsleitungen aus Stahl etwa 10 mm pro lfd. Meter Leitungslänge, vorhanden sind.

Bei anderen Baustoffen der Lüftungsleitungen wie hochlegierten Stählen und Nichteisenmetallen ist deren Längenausdehnungskoeffizient zu berücksichtigen.

Bei zweiseitig fester Einspannung der Leitungen ist Satz 1 erfüllt, wenn:

  1. der Abstand zwischen zwei Einspannstellen nicht mehr als 5 m beträgt,
  2. die Leitungen so ausgeführt werden, dass sie keine erhebliche Längssteifigkeit besitzen (z.B. Spiralfalzrohre mit Steckstutzen bis 250 mm Durchmesser oder Flexrohre),
  3. durch Winkel und Verziehungen in den Lüftungsleitungen auftretende Längenänderungen durch Kanalverformungen z.B. Ausknickungen aufgenommen werden .(siehe Nr. 11.5.) oder
  4. Kompensatoren (z.B. Segeltuchstutzen) verwendet werden (Reaktionskraft < 1 kN).

5.2.1.2. Durchführung durch feuerwiderstandsfähige Bauteile

Soweit Lüftungsleitungen ohne Brandschutzklappen durch Wände oder Decken, die feuerhemmend oder feuerbeständig sein müssen, hindurchgeführt werden dürfen, sind die verbleibenden Öffnungsquerschnitte mit geeigneten nichtbrennbaren mineralischen Baustoffen dicht zu verschließen. Ohne weiteren Nachweis gelten Stopfungen aus Mineralfasern mit einem Schmelzpunkt> 1000 °C und einer Dicke von höchstens 50 mm als geeignet. Durch weitere Installationen darf die Stopfung nicht gemindert werden.

5.2.1.3. Abstände zu brennbaren Baustoffen

5.2.1.4 Leitungsabschnitte, deren äußere Oberflächen im Betrieb Temperaturen von mehr als 85 °C erreichen können, müssen von flächig angrenzenden, ungeschützten Bauteilen mit brennbaren Baustoffen einen Abstand von mindestens 40 cm einhalten.

5.2.2. Leitungsabschnitte, die feuerwiderstandsfähig sein müssen

Feuerwiderstandsfähige Leitungsabschnitte müssen an Bauteilen mit entsprechender Feuerwiderstandsdauer befestigt sein. Der Einbau dieser Leitungen muss DIN 4102-4:1994-03 oder den Besonderen Bestimmungen der allgemeinen bauaufsichtlichen Prüfzeugnisse entsprechen.

5.2.3. Leitungen im Freien, die von Brandgasen durchströmt werden können

Für Leitungsabschnitte im Freien genügen anstelle von feuerwiderstandsfähigen Leitungsbauteilen Bauteile aus Stahlblech.

5.2.4. Einbau von Brandschutzklappen und Rauchschutzklappen

Brandschutzklappen und Rauchschutzklappen sind nach den Bestimmungen der jeweiligen Verwendbarkeitsnachweise einzubauen.

5.2.5. Lüftungsleitungen oberhalb von Unterdecken

Werden Lüftungsleitungen oberhalb von Unterdecken, für die als selbstständiges Bauteil eine Feuerwiderstandsdauer gefordert wird, verlegt, so sind diese Lüftungsleitungen gemäß DIN 4102-4:1994-03 Abschnitt 8.5.7.5 zu befestigen.

6. Ventilatoren, Einrichtungen zur Luftaufbereitung und Lüftungszentralen

6.1. Lufterhitzer

Bei Lufterhitzern, deren Heizflächentemperaturen mehr als 160 °C erreichen können, muss ein Sicherheitstemperaturbegrenzer im Abstand von 50 cm bis 100 cm in Strömungsrichtung hinter dem Lufterhitzer in die Lüftungsleitung eingebaut werden, der den Lufterhitzer bei Erreichen einer Lufttemperatur von 110 °C selbsttätig abschaltet. Bei direkt befeuerten Lufterhitzern muss zusätzlich ein Strömungswächter vorhanden sein, der beim Nachlassen oder Ausbleiben des Luftstroms die Beheizung selbsttätig abschaltet, es sei denn, dass die Anordnung des Sicherheitstemperaturbegrenzers auch in diesen Fällen die rechtzeitige Abschaltung der Beheizung gewährleistet. Dies gilt als erfüllt bei Warmlufterzeugern nach DIN 4794:1980-12.

6.2. Filtermedien, Kontaktbefeuchter und Tropfenabscheider

Bei Filtermedien, Kontaktbefeuchtern und Tropfenabscheidern aus brennbaren Baustoffen (Baustoffklassen B1 oder B2 gemäß DIN 4102-1:1998-05; siehe auch Nr. 3.2.4.) muss durch ein im Luftstrom nachgeschaltetes engmaschiges Gitter oder durch eine geeignete nachgeschaltete Luftaufbereitungseinrichtung aus nichtbrennbaren Baustoffen sichergestellt sein, dass brennende Teile nicht vom Luftstrom mitgeführt werden können.

6.3. Wärmerückgewinnungsanlagen

Bei Wärmerückgewinnungsanlagen ist die Brandübertragung zwischen Abluft und Zuluft durch installationstechnische Maßnahmen (getrennter Wärmeaustausch über Wärmeträger bei Zu- und Abluftleitungen, Schutz der Zuluftleitung durch Brandschutzklappen mit Rauchauslöseeinrichtungen oder durch Rauchschutzklappen) oder durch andere geeignete Vorkehrungen auszuschließen.

6.4. Lüftungszentralen für Ventilatoren und Luftaufbereitungseinrichtungen

6.4.1. Grundlegende Anforderung

Innerhalb von Gebäuden müssen Ventilatoren und Luftaufbereitungseinrichtungen in besonderen Räumen (Lüftungszentralen) aufgestellt werden, wenn an die Ventilatoren oder Luftaufbereitungseinrichtungen in Strömungsrichtung anschließende Leitungen in mehrere Geschosse (nicht in Gebäuden geringer Höhe) oder Brandabschnitte führen. Diese Räume können auch selbst luftdurchströmt sein (Kammerbauweise). Die Lüftungszentralen dürfen nicht anderweitig genutzt werden.

6.4.2. Stützen, Wände, Decken, Fußböden und Öffnungen der Lüftungszentralen

Tragende Bauteile sowie Decken und Wände zu anderen Räumen müssen mindestens der Feuerwiderstandsklasse F90 gemäß DIN 4102-2:1977-09 entsprechen. Andere Wände und Decken sowie Fußböden müssen aus nicht- brennbaren Baustoffen bestehen oder durch mindestens 2 cm dicke Schichten aus mineralischen, nichtbrennbaren Baustoffen gegen Entflammen geschützt sein.

Öffnungen in den Wänden zu anderen Räumen müssen durch. Abschlüsse mindestens der Feuerwiderstandsklasse T30 gemäß DIN 4102-5:1977-09 geschützt sein; zu Treppenräumen zusätzlich rauchdicht gemäß DIN 18095-1:1988-10.

6.4.3. Ausgänge von Lüftungszentralen

Lüftungszentralen dürfen mit Aufenthaltsräumen nicht in unmittelbarer Verbindung stehen. Lüftungszentralen müssen mindestens einen Ausgang zu notwendigen Fluren, zu notwendigen Treppenräumen oder unmittelbar ins Freie haben. Innerhalb der Zentrale muss in höchstens 35 m Entfernung ein Ausgang erreichbar sein.

6.4.4. Lüftungsleitungen in Lüftungszentralen

Lüftungsleitungen in Lüftungszentralen müssen

  1. aus Stahlblech (jedoch nicht mit brennbaren Dämmschichten) hergestellt sein,
  2. der Feuerwiderstandsklasse L90 gemäß DIN 4102-6:1977-09 entsprechen oder
  3. am Ein- und Austritt der Lüftungszentrale Brandschutzklappen der Feuerwiderstandsklasse K90 (gemäß Nr. 4.4.) mit Rauchauslöseeinrichtungen haben; ausgenommen hiervon sind Fortluftleitungen, die unmittelbar ins Freie führen.

Wenn die Anforderungen nach Abs. 1 Buchst. a bis c nicht erfüllt sind, muss für die Installation der Lüftungsleitungen (Leitungsbaustoffe der Baustoffklasse B1 gemäß DIN 4102-1:1998-05) in Lüftungszentralen Folgendes erfüllt sein (siehe auch Nr. 11.4. Bild 4.1):

  1. die Lüftungszentrale muss im obersten Geschoss liegen,
  2. die Lüftungszentrale darf keine offenbaren Fenster, sondern nur Verglasungen mit einer Feuerwiderstandsklasse G90 oder F90 gemäß 4102-13:1990-05 haben,
  3. die Lüftungszentrale muss im Dach eine selbsttätig öffnende, durch Rauchmelder in der Lüftungszentrale auslösende Rauchabzugseinrichtung haben; ihr offener Querschnitt muss mindestens das 2,5-fache des lichten Querschnitts der größten in die Lüftungszentrale eingeführten Abluftleitung haben,
  4. die Lüftungsleitungen müssen durch das Dach der Lüftungszentrale ins Freie geführt sein und
  5. in der Lüftungszentrale müssen Bauteile von Lüftungsleitungen aus brennbaren Baustoffen gegenüber entsprechenden Bauteilen anderer Lüftungsleitungen gegen Entflammen geschützt sein, und zwar durch einen Abstand von mindestens 40 cm zwischen den entsprechenden Bauteilen beider Leitungen oder einen mindestens 2 cm dicken Strahlungsschutz dazwischen aus mineralischen nichtbrennbaren Baustoffen oder andere mindestens gleich gut schützende Bauteile.

7. Besondere Bestimmungen für Lüftungsanlagen nach DIN 18017.3:1990.08

7.1. Regelanforderungen

In Lüftungsanlagen nach DIN 18017-3:1990-08 dürfen Absperrvorrichtungen gegen Brandübertragung der Feuerwiderstandsklassen K30-18017 oder K90-18017 verwendet werden (siehe Nr. 11.6. Bilder 6.1 und 6.2). Diese Absperrvorrichtungen sind dazu bestimmt, im Zusammenwirken mit den Bauteilen der Lüftungsanlagen nach DIN 18017-3:1990-08 zu verhindern, dass Feuer und Rauch in andere Geschosse übertragen werden. Die Absperrvorrichtungen sind zur Verhinderung einer Brandübertragung innerhalb von Geschossen nicht zulässig (z.B. bei der Überbrückung von Flur- oder Trennwänden).

Die Absperrvorrichtungen dürfen auch für Abluftanlagen von Toiletten und Bädern in nicht zu Wohnzwecken genutzten Gebäuden sowie nach Maßgabe der allgemeinen bauaufsichtlichen Zulassungen in Anlagen zur Entlüftung innen liegender Wohnungsküchen und Kochnischen verwendet werden (ausgenommen Stoßlüftung und Anschluss von Dunstabzugshauben an die Absperrvorrichtungen). Sie können ferner in Anlagen der Bauart nach DIN 18017-3:1990-08 verwendet werden, bei denen die Zuluft über Leitungen herangeführt wird, auch in diesen Zuluftleitungen selbst.

Die Absperrvorrichtungen und zugehörige Lüftungsleitungen müssen den Bestimmungen der jeweiligen Verwendbarkeits- oder Anwendbarkeitsnachweise genügen und im Übrigen folgenden Anforderungen entsprechen:

  1. Vertikale feuerwiderstandsfähige Lüftungsleitungen (Hauptleitungen) müssen aus nichtbrennbaren Baustoffen (Baustoffklassen A1 oder A2 gemäß DIN 4102-1:1998-05) bestehen und der Feuerwiderstandsklasse L30/90 oder F30/F90 (Feuerwiderstandsdauer gemäß Nr. 4.2.) entsprechen.
  2. Schächte für Lüftungsleitungen müssen aus nichtbrennbaren Baustoffen (Baustoffklassen A1 oder A2 gemäß DIN 4102-1:1998-05) bestehen und der Feuerwiderstandsklasse L30/90 oder F30/90 (Feuerwiderstandsdauer gemäß Nr. 4.2.) entsprechen.
  3. Hauptleitungen im Innern von feuerwiderstandsfähigen Schächten sowie gegebenenfalls außerhalb der Schächte liegende Anschlussleitungen zwischen Absperrvorrichtung und luftführender Hauptleitung müssen aus Stahlblech bestehen. Die Anschlussleitungen von Absperrvorrichtungen außerhalb von Schächten dürfen nicht länger als 6 m sein; sie dürfen keine Bauteile mit geforderter Feuerwiderstandsdauer überbrücken.
  4. Der Querschnitt der Absperrvorrichtungen (Anschlussquerschnitt) darf maximal 350 cm2 betragen.
  5. Der Querschnitt der luftführenden Hauptleitung darf bis zu 1000 cm2 betragen, wenn die luftführende Hauptleitung
    aa) als feuerwiderstandsfähige Lüftungsleitung oder Schacht mit einer Feuerwiderstandsklasse L30/L90 oder F30/F90 (Feuerwiderstandsdauer gemäß Nr. 4.2.) ausgebildet ist innerhalb dieser luftführenden Hauptleitung oder innerhalb des Schachtes keine Installationen geführt werden und die verwendeten Absperrvorrichtungen im Wesentlichen aus nichtbrennbaren Baustoffen bestehen (siehe Nr. 11.6. Bild 6.2.1).
    bb) in einem Schacht der Feuerwiderstandsklasse L30/L90 oder F30/F90 (Feuerwiderstandsdauer gemäß Nr. 4.2.) geführt wird und der freie Querschnitt zwischen luftführender Hauptleitung und den Schachtwandungen im Bereich jeder Geschossdecke mit einem mindestens 100 mm dicken Mörtelverguss abgeschottet ist (siehe Nr. 11.6. Bild 6.2.3).
    Auf den Mörtelverguss kann verzichtet werden, wenn der Querschnitt des Schachtes 1000 cm2 nicht überschreitet und die verwendeten Absperrvorrichtungen im Wesentlichen aus nichtbrennbaren Baustoffen (Baustoffklassen A1 oder A2 gemäß DIN 4102-1:1998-05) bestehen (siehe Nr. 11.6. Bild 6.2.2).
  6. In Schächten, der Feuerwiderstandsklasse L30/90 oder F30/90 (Feuerwiderstandsdauer gemäß Nr. 4.2.), dürfen neben den Lüftungsleitungen auch andere Installationen aus ausschließlich nichtbrennbaren Baustoffen (Baustoffklassen A1 oder A2 gemäß DIN 4102-1:1998-05), ausgenommen Aluminium und Glas, geführt werden, wenn der freie Querschnitt zwischen den luftführenden Hauptleitungen, den anderen im Schacht zulässigen Installationen und den Schachtwandungen im Bereich jeder Geschossdecke mit einem mindestens 100 mm dicken Mörtelverguss vollflächig abgeschottet ist (siehe Nr. 11.6. Bild 6.2.3). Rohrleitungsinstallationen dürfen in diesen Schächten nur nicht brennbare Medien führen.

7.2. Sonderlösungen

Abweichend von den vorgenannten Bestimmungen kann die Übertragung von Feuer und Rauch in andere Geschosse durch Lüftungsanlagen nach DIN 18017-3:1990-09 auch auf andere Weise verhindert werden. Für diese

Anlagen ist ein Verwendbarkeitsnachweis (Bauprodukte) oder ein Anwendbarkeitsnachweis (Bauarten) in Form einer allgemeinen bauaufsichtlichen Zulassung auf der Grundlage einer Systemprüfung zu führen. Anderenfalls bedürfen sie der Zustimmung im Einzelfall durch die oberste Bauaufsichtsbehörde.

8. Abluftleitungen von gewerblichen oder vergleichbaren Küchen, ausgenommen Kaltküchen

8.1. Baustoffe und Feuerwiderstandsklassen der Abluftleitungen

Die Abluftleitungen müssen aus nichtbrennbaren Baustoffen (Baustoffklasse A1 oder A2 gemäß DIN 4102-1:1998-05) bestehen. Sie müssen vom Austritt aus der Küche an mindestens die Feuerwiderstandsklasse L 90 aufweisen, sofern die Übertragung von Feuer und Rauch nicht auf andere Art und Weise z.B. durch Absperrvorrichtungen, für die ein Verwendbarkeitsnachweis für diesen Zweck vorliegt, verhindert wird. Für Leitungsabschnitte im Freien gilt Nr. 5.2.3. sinngemäß.

8.2. Verlegung der Abluftleitungen

Die Abluftleitungen dürfen untereinander und mit anderen Lüftungsleitungen nicht verbunden sein. Die Zusammenführung der Raumluft mit der Kochstellenabsaugung innerhalb der Küche und der Anschluss mehrerer Abzugshauben einer Küche an eine gemeinsame Abluftleitung sind jedoch zulässig. Nr. 5.1.2. gilt sinngemäß.

Die Ventilatoren der Abzugsanlagen müssen so ausgeführt und eingebaut sein, dass sie leicht zugänglich sind und leicht kontrolliert und gereinigt werden können. Sie müssen von der Küche aus abgeschaltet werden können. Die Antriebsmotoren müssen sich außerhalb des Abluftstromes befinden.

8.3. Fettdichtheit der Abluftleitungen

Durch die Wandungen der Abluftleitungen darf weder Fett noch Kondensat austreten können. Lüftungsleitungen aus Blech mit gelöteten, geschweißten oder mittels dauerelastischem und gegen chemische und mechanische Beanspruchung unempfindlichem Dichtungsmaterial hergestellten Verbindungsstellen können als fettdicht angesehen werden.

8.4. Vermeidung von Verschmutzungen; Reinigungsöffnungen

In oder unmittelbar hinter Abzugseinrichtungen, z.B. Hauben oder Lüftungsdecken, sind geeignete Fettfilter oder andere geeignete Fettabscheidereinrichtungen anzuordnen. Filter und Abscheider müssen einschließlich ihrer Befestigungen aus nichtbrennbaren Baustoffen bestehen. Filter müssen leicht ein- und ausgebaut werden können. Die innere Oberfläche der Abluftleitungen muss leicht zu reinigen sein. Leitungen mit profilierten Wandungen, wie z.B. flexible Rohre, und Leitungen aus porösen oder saugfähigen Baustoffen sind unzulässig.

Die Abluftleitungen müssen an jeder Richtungsänderung und in waagerecht geführten geraden Leitungsabschnitten in Abständen von nicht mehr als 3 m Reinigungsöffnungen haben. Außerdem sind im Bereich der Fettfilter oder anderer Fettabscheidereinrichtungen Reinigungsöffnungen erforderlich, sofern nicht eine Reinigung dieses Leitungsbereiches von der Abzugseinrichtung aus möglich ist. Die Abmessung der Reinigungsöffnungen muss mindestens dem lichten Querschnitt der Abluftleitung entsprechen; es genügt jedoch ein lichter Querschnitt von 3.600 cm2.

Die Abluftleitungen müssen an geeigneter Stelle Einrichtungen zum Auffangen und Ablassen von Kondensat und Reinigungsmittel haben.

8.5. Gemeinsame Abführung von Küchenabluft und Abgas aus Feuerstätten

Nach § 42 Abs. 5 Satz 2 BauO LSa kann die gemeinsame Benutzung von Lüftungsleitungen zur Lüftung und zur Ableitung der Abgase von Feuerstätten gestattet werden.

8.5.1. Küchenabluft und Abgas aus Feuerstätten für gasförmige Brennstoffe

Es bestehen keine Bedenken, die Abgase von Küchengasgeräten über die Abzugseinrichtungen und Abluftleitungen der Küchen abzuführen, wenn hierbei nach der technischen Regel Arbeitsblatt G 634: September 1998 - Installation von Gasgeräten in gewerblichen Küchen in Gebäuden - des DVGW verfahren wird.

8.5.2. Küchenabluft und Abgas aus Feuerstätten für feste Brennstoffe

Werden Abgase von Feuerstätten für feste Brennstoffe (z.B. Holzkohlegrillanlagen, Pizzaöfen) gemeinsam mit der Abluft von Küchen abgeleitet, so müssen die Abgase über Schornsteine, die den Vorschriften der Feuerungsverordnung hinsichtlich der brandschutztechnischen Anforderungen an Schornsteine entsprechen, abgeführt werden.

In die Schornsteinwandungen darf Fett in gefahrdrohender Menge nicht eindringen können. Bei Schornsteinen mit Innenrohren aus geschweißten oder nahtlosen Rohren aus Edelstahl und mit gegen chemische und mechanische Beanspruchung unempfindlichen Dichtungen ist dies z.B. erfüllt. Die Schornsteine müssen an jeder Richtungsänderung Reinigungsöffnungen haben.

9. Anforderungen an Lüftungsanlagen in Gebäuden besonderer Art oder Nutzung

Nach § 56 BauO LSa können für bauliche Anlagen oder Räume besonderer Art oder Nutzung besondere Anforderungen an, den Brandschutz gestellt werden, wenn ihre Benutzerinnen und Benutzer oder die Allgemeinheit gefährdet oder unzumutbar belästigt werden.

Die Anforderungen der vorstehenden Nrn. 3. bis 8. entsprechen in der Regel auch den brandschutztechnischen Erfordernissen für Lüftungsanlagen in baulichen Anlagen oder Räumen besonderer Art oder Nutzung. Bei Lüftungsanlagen für

  1. Gebäude oder Räume mit großen Menschenansammlungen,
  2. Gebäude oder Räume für kranke oder behinderte Menschen oder
  3. Räume mit erhöhter Brand- oder Explosionsgefahr

können zusätzliche oder andere brandschutztechnische Maßnahmen notwendig werden, z.B. zusätzliche Rauchauslöseeinrichtungen für Brandschutzklappen. Die Anordnung der Rauchauslöseeinrichtungen darf deren Wirksamkeit durch Verdünnungseffekte nicht beeinträchtigen.

10. Bauvorlagen im bauaufsichtlichen Verfahren

10.1. Bauvorlagen

Für Lüftungsanlagen, die durch feuerwiderstandsfähige Decken oder Wände, ausgenommen solche in Gebäuden geringer Höhe, oder durch Brandwände geführt werden, sind mit dem Bauantrag für die Lüftungsanlagen folgende Unterlagen erforderlich: Schematische Darstellung entsprechend den Bildern dieser Richtlinie und Beschreibung der Lüftungsanlagen (Leitungen, Lüftungszentralen, Absperrvorrichtungen wie Brandschutzklappen und Rauchschutzklappen, Rauchauslöseeinrichtungen, Mündungen sowie sonstige Bauteile der Lüftungsanlage, die brandschutztechnisch bedeutsam sind); mit Angabe der Feuerwiderstands- und Baustoffklasse der Bauteile und Lüftungsleitungsabschnitte.

10.2. Abschließende Fertigstellung

Zur abschließenden Fertigstellung ist eine Bescheinigung der Fachuntemehmerin oder des Fachuntemehmers von der Bauherrin oder vom Bauherrn zu verlangen, in der bescheinigt wird, dass die Lüftungsanlage den Bestimmungen der Richtlinie entspricht und nur Bauprodukte verwendet oder Bauarten angewendet worden sind, die den Bestimmungen der §§ 20 bis 28 BauO LSa genügen. Sind Absperrvorrichtungen gegen Brandübertragung oder Rauchschutzklappen vorhanden, muss von der Fachunternehmerin oder vom Fachunternehmer in der Bescheinigung auch bestätigt sein, dass diese Bauprodukte oder Bauarten entsprechend dem Verwendbarkeits- oder Anwendbarkeitsnachweis eingebaut sind und die ordnungsgemäße Funktion geprüft worden ist. Die in baulichen Anlagen besonderer Art oder Nutzung vor der ersten Inbetriebnahme der Lüftungsanlagen durchzuführenden Prüfungen durch nach Bauordnungsrecht anerkannte Sachverständige für technische Anlagen und Einrichtungen ersetzen die Fachunternehmerbescheinigung nicht.

11. Schematische Darstellungen

11.1. Durchführung vertikaler Lüftungsleitungen durch Decken, an die Anforderungen hinsichtlich der Feuerwiderstandsdauer gestellt werden

Bild 1.1: Schottlösung

Absperrvorrichtungen an den Durchdringungsstellen der feuerwiderstandsfähigen Decken

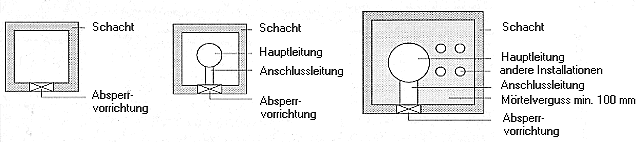

Bild 1.2: Schachtlösungen

Folgende Möglichkeiten sind zulässig:

  1. feuerwiderstandsfähiger Schacht aus Wänden der Feuerwiderstandsklasse F30/90 aus nichtbrennbaren Baustoffen z.B. nach DIN 4102 Teil 4 oder
  2. feuerwiderstandsfähiger Schacht gemäß L-Klassifikation oder
  3. selbständige feuerwiderstandsfähige Lüftungsleitung der Klassifikation L30/90 (ohne Schacht)

und jeweils Absperrvorrichtungen K30/90 * bei Abzweigen in den Geschossen an den Durchtrittsstellen durch den Schacht oder an den Anschlussstellen der Lüftungsleitung.

zu a) Der Schacht aus F-Bauteilen bildet brandschutztechnisch einen eigenen Abschnitt im Gebäude, in dem auch andere Installationen zulässig sind. Diese Installationen dürfen auch aus brennbaren Baustoffen bestehen oder brennbare Medien führen wenn alle Ein- und Ausführungen von Lüftungsleitungen (also auch die zur Zentrale) durch Absperrvorrichtungen K30/90 geschützt sind (siehe auch Nr. 5.1.4.). Eventuelle Schachtzugangstüren müssen die gleiche Feuerwiderstandsdauer (z.B. T30/90) wie die Schachtwände erfüllen und zudem dichtschließend sein.

zu b) Der Schacht gemäß L-Klassifikation lässt neben den Lüftungsleitungen nur nichtbrennbare Installationen mit nichtbrennbaren Medien bis 110 °C zu (siehe auch Abschnitt 5.1.4.). Zwischen Schacht und Zentrale ist keine brandschutztechnische Abtrennung notwendig.

zu c) In feuerwiderstandsfähigen Lüftungsleitungen selbst dürfen nur Einrichtungen von Lüftungsanlagen und zugehörige Leitungen eingebaut werden.

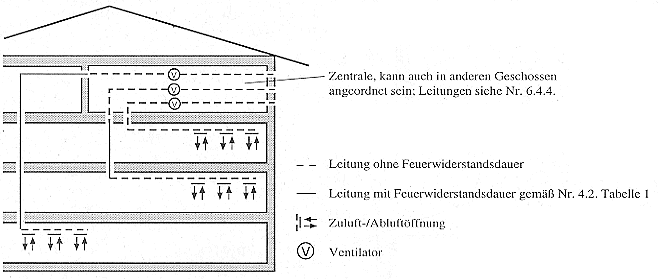

Bild 1.3: Lüftungsanlagen mit getrennten Haupt- und getrennten Außenluft- oder Fortluftleitungen ohne Absperrvorrichtungen

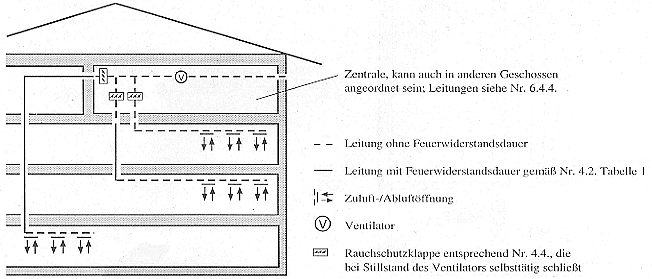

Bild 1.4: Lüftungsanlagen mit getrennten Hauptleitungen und gemeinsamer Außenluft- oder Fortluftleitungen mit Rauchschutzklappen

11.2. Brandschutz im Dachraum

Führen Lüftungsleitungen durch einen Dachraum, dann müssen bei der Durchdringung der feuerwiderstandsfähigen Decke zwischen oberstem Geschoss und Dachraum Brandschutzklappen eingesetzt werden (Bild 2.1) oder die Teile der Lüftungsanlage im Dachgeschoss müssen mit einer feuerwiderstandsfähigen Umkleidung (bei Leitungen, die ins Freie führen, bis über die Dachhaut) versehen werden (Bild 2.2).

Bild 2.1: Schottlösung

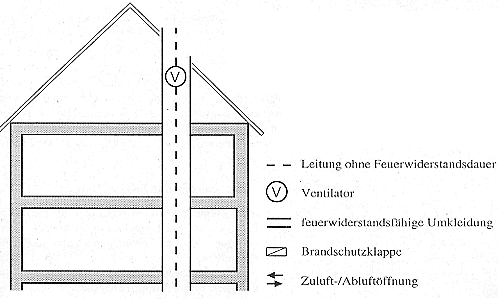

Bild 2.2: Schachtlösung

11.3. Leitungsführung durch Wände notwendiger Flure, an die Anforderungen hinsichtlich der Feuerwiderstandsdauer gestellt werden müssen

Bild 3.1: Flur unbelüftet

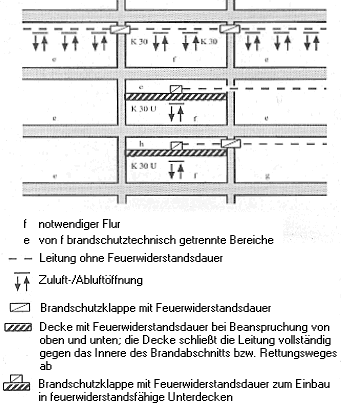

Bild 3.2: Flur belüftet

11.4. Sonderformen von Lüftungsanlagen

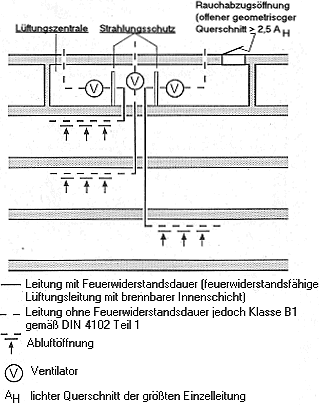

Bild 4.1: Abluftanlagen mit Leitungen und Ventilatoren aus brennbaren Baustoffen ohne Brandschutzklappen (z.B. für Laborabluft; siehe auch Nr. 6.4.4.)

Induktionsgerät:

Das Induktionsgerät muss aus nichtbrennbaren Baustoffen bestehen; dies gilt auch für die Düsen. Das Induktionsgerät muss von brennbaren Baustoffen mindestens 50 mm entfernt sein; durch eine Verkleidung ist außerdem ein Abstand von mindestens 50 mm zu brennbaren Stoffen sicherzustellen.

Verbindungsleitung zum Induktionsgerät:

Verbindungsleitungen zu Induktionsgeräten müssen aus Stahlblech mit einer maximalen Länge von jeweils 150 mm oder aus Aluminium mit einer maximalen Länge von jeweils 250 mm bestehen. Die Verbindungsleitungen müssen mit einer mindestens 30 mm dicken Ummantelung aus nichtbrennbaren Mineralfasermatten (äußere Kaschierung mit Alufolie ist zulässig) versehen sein. Auf diese Ummantelung kann bei Verbindungsleitungen aus Stahlblech verzichtet werden, wenn die Verbindungsleitung von brennbaren Baustoffen mindestens 50 mm entfernt und außerdem durch eine Verkleidung ein Abstand von mindestens 50 mm zu brennbaren Stoffen sichergestellt ist. Die Verbindungsleitung muss durch Flansch- oder Steckverbindung mit dem Abzweigstück der senkrechten Leitung und dem Induktionsgerät verbunden sein.

Bei einer Steckverbindung muss die Verbindungsleitung etwa 60 mm auf- oder eingesteckt werden; die Einstecklänge darf mindestens 40 mm betragen, wenn die Verbindung mit 4 Blechtreibschrauben gesichert ist. Die Verbindungsstellen dürfen mit geringen Mengen brennbarer Baustoffe abgedichtet werden.

Waagerechte Leitungen:

Waagerechte Leitungen müssen aus Stahlblech Schwarz oder verzinkt (z.B. Wickelfalzrohr nach DIN 24145) bestehen. Zur Abdichtung der Verbindungsstellen ist die Verwendung geringer Mengen brennbarer Baustoffe zulässig.

Bild 4.2: Zuluftanlagen mit Induktionsgeräten und waagerechter Hauptleitung im darunterliegenden Geschoss

11.5. Begrenzung der Krafteinleitung durch Lüftungsleitungen in Bauteile des Gebäudes im Brandfall durch Winkel und Verziehungen (siehe auch Nr. 5.2.1.1.)

a Kantenlänge des Lüftungskanals oder Durchmesser der Lüftungsleitung * Es gilt die entfernteste verbindungsstelle Bogen-Kanal/Leitung.

Beispielhafte Darstellung von Winkel und Verziehungen, die in den Lüftungsleitungen auftretende Längenänderungen durch Kanalverformungen z.B. durch Ausknickungen aufnehmen

11.6. Besondere Bestimmungen für Lüftungsanlagen nach DIN 18017-3:1990-08

Bild 6.1: Schotllösung maximaler Anschlussquerschnitt der Absperrvorrichtungen: 350 cm2

Bild 6.2: Schachtlösung

Bild 6.2.1 Bild 6.2.2 Bild 6.2.3


Schacht: - F 30/90 oder L 30/90
- Querschnitt maximal 1000 cm2
- F 30/90 oder L 30/90
- Querschnitt beliebig, 1000 cm2
- F 30/90 oder L 30/90
- Querschnitt maximal auch > 1000 cm2
- Mörtelverguss des freien Schachtquerschnittes mindestens 100 mm dick
Hauptleitung: ------ - Querschnitt ohne Begrenzung, unter Beachtung des zulässigen Schachtquerschnittes,
- Stahlblech
- Querschnitt maximal 1000 cm2,
- Stahlblech
Absperrvorrichtung: - Im Wesentlichen aus nichtbrennbaren Baustoffen,
- Querschnitt maximal 350 cm2
- Im Wesentlichen aus nichtbrennbaren Baustoffen,
- Querschnitt maximal 350 cm2
- brennbare Baustoffe auch für wesentliche Teile der Absperrvorrichtung zulässig,
- Querschnitt maximal 350 cm2
Anschlussleitung: ------ - aus nichtbrennbaren Baustoffen - aus nichtbrennbaren Baustoffen
Andere Installationen - keine zulässig - keine zulässig - nur aus nichtbrennbaren Baustoffen und
- nur für nichtbrennbare Medien

*) Für Entlüftungsanlagen nach DIN 18017-3 :1990-08 können unter Beachtung des Abschn. 7 und der Angaben in den Zulassungsbescheiden für die Lösungen der Buchst. b und e Brandschutzklappen K 30/90-18017 verwendet werden.

ENDE

umwelt-online - Demo-Version


(Stand: 25.02.2022)

Alle vollständigen Texte in der aktuellen Fassung im Jahresabonnement
Nutzungsgebühr: 90.- € netto (Grundlizenz)

(derzeit ca. 7200 Titel s.Übersicht - keine Unterteilung in Fachbereiche)

Preise & Bestellung

Die Zugangskennung wird kurzfristig übermittelt

? Fragen ?
Abonnentenzugang/Volltextversion
