1 Anwendungsbereich

Diese DGUV Information erläutert die zur sicheren Verarbeitung von flüssigen Beschichtungsstoffen notwendigen Maßnahmen

• in Räumen und an technischen Einrichtungen;
• zur Absaugung und Lüftung;
• zum Brand- und Explosionsschutz sowie
• für den Betrieb von Lackiereinrichtungen.

Dabei werden nur derzeit übliche und bewährte Lösungen beschrieben.

Zusätzliche Maßnahmen zum Gesundheitsschutz sind u. a. in den Informationsschriften DGUV Information 201-006, DGUV Information 209-014, DGUV Information 209-031, DGUV Information 209-032, DGUV Information 209-043, DGUV Information 209-082 sowie in der DGUV Regel 109-013 beschrieben.

Nicht behandelt sind

• Beschaffenheitsanforderungen an Spritzkabinen für Flüssiglack (siehe hierzu DIN EN 12215) und kombinierte Spritz- und Trocknungskabinen (siehe hierzu DIN EN 13355);
• Beschaffenheitsanforderungen an Spritzgeräte (siehe hierzu DIN EN 1953) und elektrostatische Spritz- und Sprühgeräte für flüssige Beschichtungsstoffe (siehe hierzu DIN EN 50050-1, DIN EN 50059, DIN EN 50176);
• Maßnahmen zur Vorbehandlung (z.B. Reinigen, Schleifen);
• Maßnahmen zur Beseitigung mechanischer Gefährdungen, siehe hierzu die speziellen europäischen Normen in Anhang 7, Nr. 3;
• Sicherheitstechnische Anforderungen an Trockner für Beschichtungsstoffe, siehe hierzu DIN EN 1539;
• Festlegungen für Trockner, die bis Februar 2000 in Verkehr gebracht wurden, siehe BGV D24 ¹);
• Maßnahmen bei der Verarbeitung von Pulverlacken; die Beschaffenheitsanforderungen sind in DIN EN 12981, DIN EN 1953, DIN EN 50050-2 und DIN EN 50177 festgelegt. Die Anforderungen an den Betrieb sind u. a. in der DGUV Information 209-052 beschrieben.

Die vollständigen Titel der zitierten Normen und Regeln sind im Anhang 7 angegeben.

Weitergehende Informationen zu besonderen Ausführungen von Lackierarbeitsplätzen sind z.B. in folgenden Informationsschriften verfügbar:

• Spot-Repair-Lackierarbeiten (DGUV Information Nr. 055)
• Der Universal-Vorbereitungsbereich für die Kfz-Reparaturlackierung (DGUV Information i. V.)
• Oberflächenbehandlung in Räumen und Behältern (TRGS 507)

2 Begriffsbestimmungen

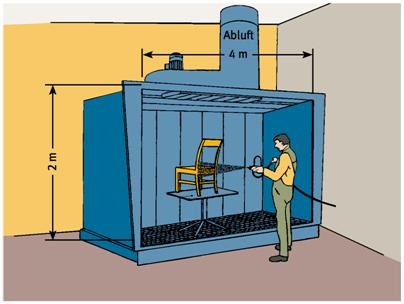

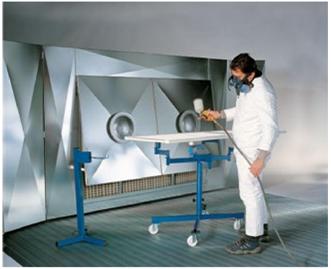

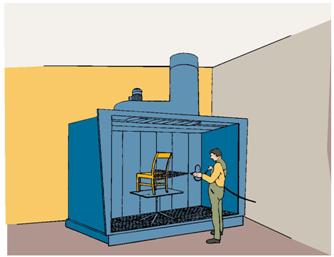

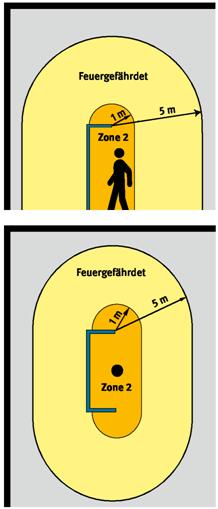

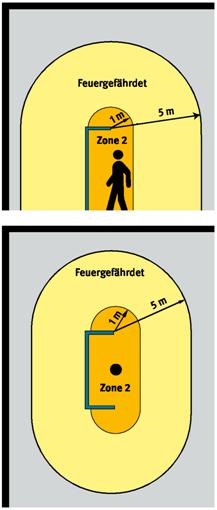

Spritzstand

Umhauster Stand, in dem sich das zu beschichtende Werkstück während der Spritzarbeiten innerhalb eines mit einer Absaugwand versehenen und bis auf die offene Zugangsseite geschlossenen Bereiches befindet. Das Werkstück ragt nicht über den Spritzstand hinaus. Die offene Zugangsseite ist Einlassöffnung für die Zuluft und gegebenenfalls Zugang für die Bedienperson. Die Bedienperson steht während der Spritzarbeiten vor der offenen Zugangsseite. Das zu beschichtende Werkstück befindet sich zwischen Bedienperson und Absaugwand. Der Spritzstrahl wird in Richtung zur Absaugwand mit einer Abweichung von nicht mehr als etwa 30° zur Mittelachse aufgetragen.

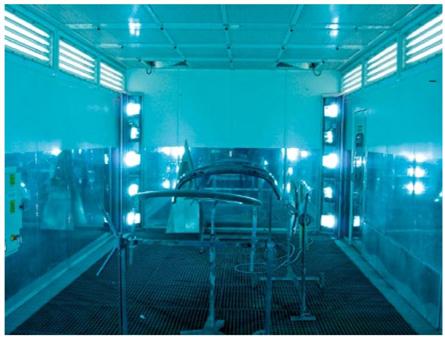

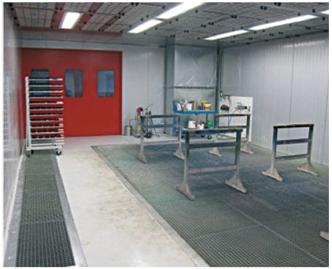

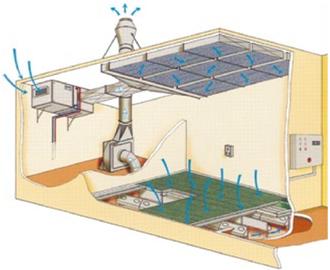

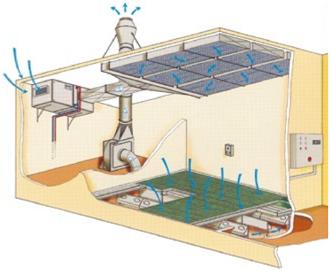

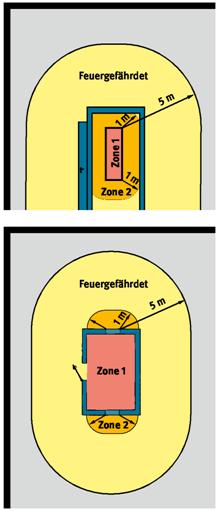

Spritzkabine

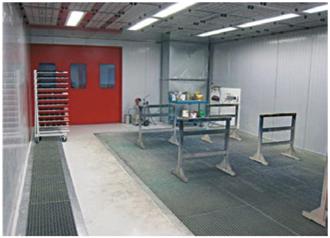

Kabine, in der Spritzarbeiten an dem zu beschichtenden Werkstück in einem geschlossenen Raum mit technischer Lüftung (Zuluft, Abluft, Luftsinkgeschwindigkeit ca. 0,3 m/s) manuell oder automatisch durchgeführt werden. Die Luftführung ist vertikal, horizontal oder als Kombination möglich.

Für neue Spritzstände und Spritzkabinen sind die Anforderungen an Bau und Ausrüstung in DIN EN 12215, für kombinierte Spritz- und Trocknungskabinen in DIN EN 13355 festgelegt.

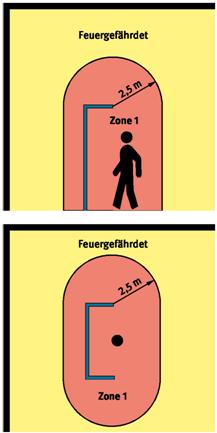

Spritzwand

Absaugwand, die als Erfassungseinrichtung während der Spritzarbeiten am Werkstück positioniert wird oder an der das Werkstück positioniert wird. Die Position der Bedienperson zur Absaugwand und Strömungsrichtung ist nicht festgelegt. Die Richtung des Spritzstrahls zur Strömungsrichtung ist nicht festgelegt. Der Erfassungsgrad ist relativ gering.

Lackierraum

Gesonderter Raum, in dem flüssige Beschichtungsstoffe verarbeitet werden. Das Verarbeiten umfasst Bereitstellen, Zubereiten, Auftragen, Trocknen.

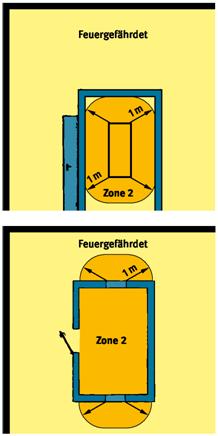

Explosionsfähige Atmosphäre (e. A).
